Jika Anda terlibat aktif dalam proyek yang didukung BIM, Anda tahu betapa pentingnya penempatan model untuk koordinasi proyek yang mulus, terutama ketika kepatuhan terhadap ISO 19650 diperlukan. Oleh karena itu, menyetujui lokasi proyek dan sistem koordinat harus menjadi salah satu langkah pertama pada saat memulai proyek.
Ini adalah alasan mengapa kami ingin menarik perhatian Anda pada fitur sangat bermanfaat yang tersedia sejak Archicad 25: Titik Survei.
Titik Survei (Survey Point) pada Archicad adalah fitur yang sangat penting dalam proyek BIM (Building Information Modelling) yang memungkinkan pengguna untuk mengelola dan menyesuaikan koordinat proyek dengan lebih akurat. Fitur ini sangat berguna untuk memastikan bahwa semua elemen dalam model BIM terkoordinasi dengan tepat, terutama ketika bekerja dalam konteks yang memerlukan penggunaan koordinat dunia nyata atau ketika proyek harus disesuaikan dengan sistem koordinat yang digunakan oleh pihak lain atau alat perangkat lunak lain.
Dalam Archicad, Titik Survei berfungsi sebagai referensi spasial di mana semua pengukuran dan lokasi dalam proyek diukur. Ini adalah titik acuan yang digunakan untuk mendefinisikan lokasi dan orientasi proyek dalam ruang tiga dimensi.
Berikut beberapa aspek penting dari Titik Survei:
- Pengaturan Lokasi: Titik Survei dapat disesuaikan melalui pengaturan lokasi di Archicad, yang diakses melalui menu Options > Project Preferences > Location Settings. Di sini, pengguna dapat mengatur koordinat X, Y, dan Z serta arah Utara Proyek.
- Penyelarasan dengan Koordinat Dunia Nyata: Dengan menyesuaikan Titik Survei, proyek dapat diatur untuk menyelaraskan dengan koordinat dunia nyata tanpa perlu memindahkan seluruh model jauh dari asal Archicad. Ini sangat penting untuk proyek yang membutuhkan koordinasi dengan data lokasi geospasial atau ketika bekerja dengan berbagai tim yang menggunakan sistem referensi yang berbeda.
- Ekspor Data: Ketika mengekspor model ke format seperti IFC atau DWG, Titik Survei memastikan bahwa data yang diekspor mencerminkan posisi dunia nyata yang benar. Hal ini memungkinkan proyek Archicad untuk diintegrasikan dengan mulus dalam alur kerja BIM yang lebih besar yang melibatkan software dan disiplin lain.
- Kelola Kompleksitas Koordinat: Titik Survei memungkinkan pengguna untuk mengelola komplikasi yang datang dengan koordinat dunia nyata yang besar dan kompleks, yang bisa menyulitkan ketepatan model dalam beberapa perangkat lunak desain.
Secara keseluruhan, Titik Survei adalah alat kunci dalam Archicad untuk memastikan bahwa semua komponen dalam proyek BIM terlokalisasi dan terkoordinasi dengan tepat, meningkatkan keakuratan dan efektivitas dari koordinasi proyek BIM lintas platform dan disiplin.
Sementara lokasi proyek sangat penting untuk koordinasi yang mulus, ini juga salah satu tantangan terbesar dalam proyek yang didukung BIM. Penyebabnya dapat bervariasi dari tidak adanya Rencana Eksekusi BIM hingga yang tidak lengkap di mana koordinat proyek tidak ditentukan secara eksplisit, atau yang paling umum, ke berbagai alat pembuat yang bekerja dengan penempatan model dengan cara yang berbeda.
Di atas ini, koordinat dunia nyata dapat diperlukan untuk koordinasi proyek. Ini akan menambahkan lapisan kompleksitas ekstra pada alur kerja koordinasi, karena angkanya terlalu kompleks dan besar, dan tidak ada perangkat lunak pembuat yang ada yang dapat bekerja dengan koordinat dunia nyata tanpa menghadapi masalah akurasi.
![](https://www.piranusa.com/wp-content/uploads/2024/06/Memahami-Titik-Survei-dalam-Archicad-untuk-koordinasi-proyek-yang-akurat-Square.jpg)
Dengan ini di pikiran, Titik Survei dalam Archicad memainkan peran krusial dalam memastikan terjemahan yang tepat dari koordinat proyek antara Archicad dan alat Pemodelan Informasi Bangunan (BIM) lainnya, mendukung komitmen Open BIM Graphisoft.
Sebelum Archicad 25, dua alur kerja utama dapat digunakan untuk mengekspor model Archicad dalam koordinat dunia nyata.
- Yang pertama melibatkan pemodelan proyek jauh dari asal Archicad dalam koordinat dunia nyata. Alur kerja ini tidak direkomendasikan karena dapat menyebabkan masalah serius dengan akurasi dan tampilan elemen 3D, mengganggu produksi dokumentasi dan visualisasi.
- Alur kerja kedua dicapai dengan membuat file kerja utama dengan model dekat dengan asal Archicad dan file kedua, biasanya disebut rencana lokasi, di mana file utama dihubungkan dan dipindahkan ke posisi dan orientasinya sesuai dengan koordinat dunia nyata. Alur kerja ini akan menghindari masalah dengan file kerja utama, yang dapat digunakan untuk dokumentasi dan visualisasi.
Dengan implementasi Titik Survei, kedua alur kerja ini dapat digantikan oleh solusi yang lebih sederhana dan bebas masalah.

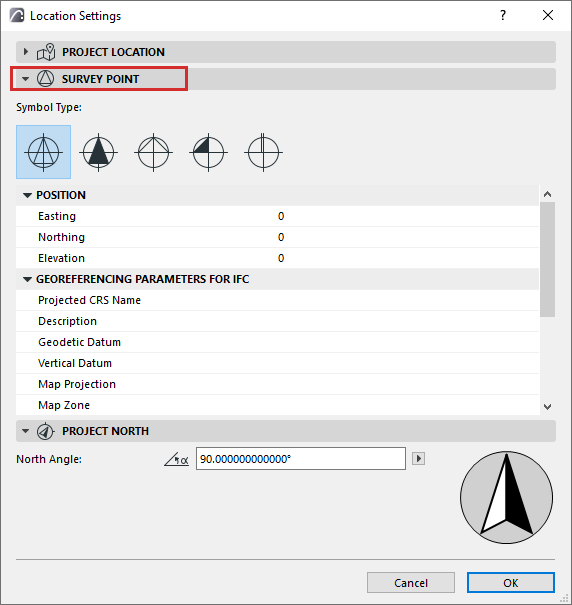

Titik Survei menyediakan referensi dunia nyata dalam model Archicad. Awalnya tersembunyi, dapat terlihat dan mudah disesuaikan melalui Pengaturan Lokasi, diakses melalui menu Opsi > Preferensi Proyek > Pengaturan Lokasi.

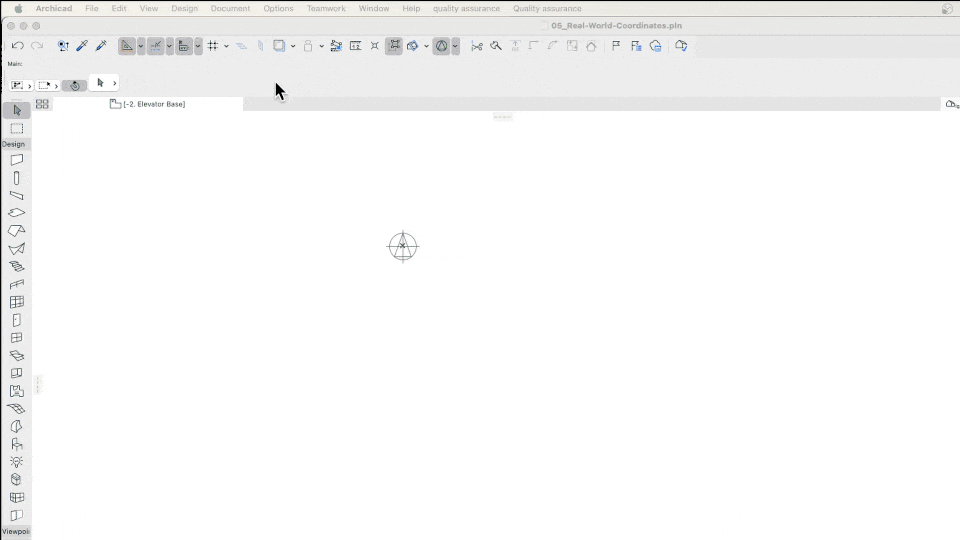

Koordinat X, Y, dan Z, serta Utara Proyek, harus disesuaikan. Ini berarti proyek akan tetap dekat dengan asal Archicad sementara posisi Titik Survei akan menangani koordinat dunia nyata pada tahap ekspor.

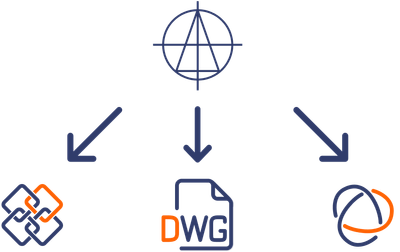

Saat mengekspor model IFC, Titik Survei dapat dipilih dalam pengaturan penerjemah IFC (File > Interoperabilitas > IFC > Penerjemah IFC) untuk menentukan posisi model IFC. Ini akan memungkinkan pengguna untuk memodelkan proyek dekat dengan asal Archicad sambil tetap mengekspornya dalam koordinat dunia nyata. Demikian pula, Titik Survei dapat digunakan sebagai referensi saat mengekspor DWG dan bekerja dengan file BCF.
Pengguna Archicad harus menempatkan Titik Survei berdasarkan koordinat dan rotasi utara yang disepakati oleh tim desain. Informasi ini harus dimasukkan dalam Rencana Eksekusi BIM
