Archicad 27 menyertakan serangkaian peningkatan dan fitur menarik! Dalam artikel ini, kita akan melihat perangkat MEP Modeler yang diperbarui dan menjelajahi beberapa tips & trik yang berguna dalam proses pemodelan.
MEP Modeler memberdayakan arsitek, insinyur, dan desainer untuk secara efisien mengintegrasikan sistem layanan bangunan ke dalam proyek BIM mereka. Artikel ini akan menggali perangkat MEP Modeler di Archicad 27, yang menunjukkan bagaimana pembaruan menyederhanakan proses desain dan koordinasi.
Proses Perutean Intuitif

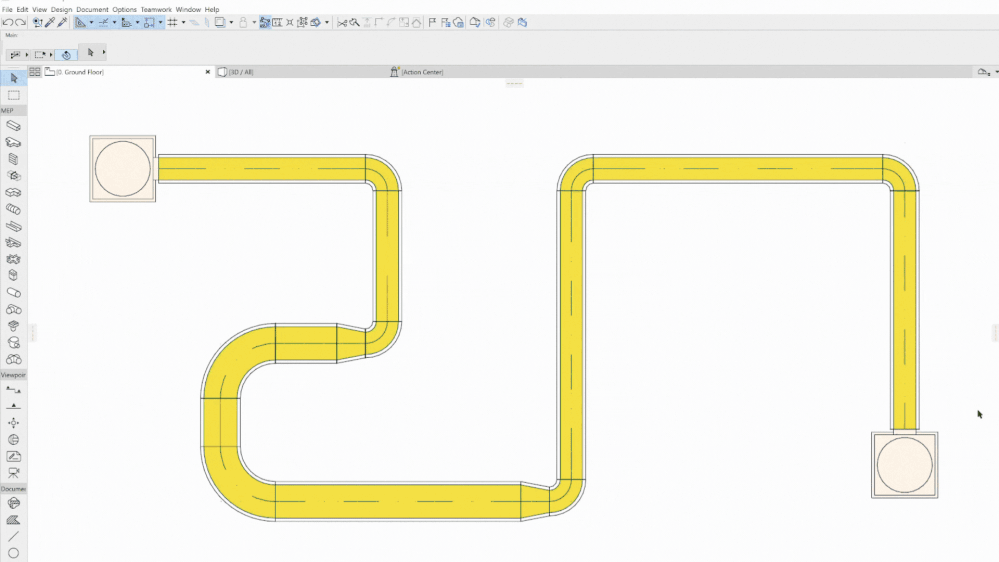

MEP Modeler yang diperbarui dari Archicad menyederhanakan proses perutean dengan pendekatan intuitif. Pengguna sekarang dapat membuat rute saluran, rute pipa, atau rute pembawa kabel hanya dengan mengklik secara berurutan, seperti membuat polyline.
Metode yang disederhanakan ini memungkinkan pengguna menempatkan rute lebih cepat dan efisien, memastikan alur kerja desain yang lebih lancar bagi para profesional MEP. Proses perutean yang intuitif menghemat waktu dan meningkatkan produktivitas, memungkinkan desainer untuk lebih fokus pada aspek kreatif pekerjaan mereka.
Pembuatan Transisi dan Persimpangan Otomatis
Dalam Pemodel MEP yang diperbarui, transisi dan persimpangan dihasilkan secara otomatis, sehingga semakin meningkatkan efisiensi proses pemodelan. Saat rute berpotongan atau berubah arah, Archicad dengan cerdas menghasilkan transisi dan persimpangan yang diperlukan, sehingga menghilangkan kebutuhan akan penyesuaian manual.
Pembuatan otomatis ini memastikan bahwa hubungan antara berbagai elemen dalam sistem MEP lancar dan akurat, sehingga mengurangi potensi kesalahan dan meningkatkan koordinasi.
Opsi Pengeditan Rute yang Ditingkatkan
MEP Modeler yang diperbarui memberikan opsi pengeditan yang ditingkatkan untuk rute. Sementara rute diperlakukan secara keseluruhan, Archicad memungkinkan pengguna untuk mengedit segmen atau node individual secara terpisah melalui dialog yang diperbarui. Hal ini memungkinkan perancang untuk melakukan penyesuaian dan modifikasi yang tepat pada bagian tertentu dari rute, memastikan representasi dan penyesuaian yang akurat.

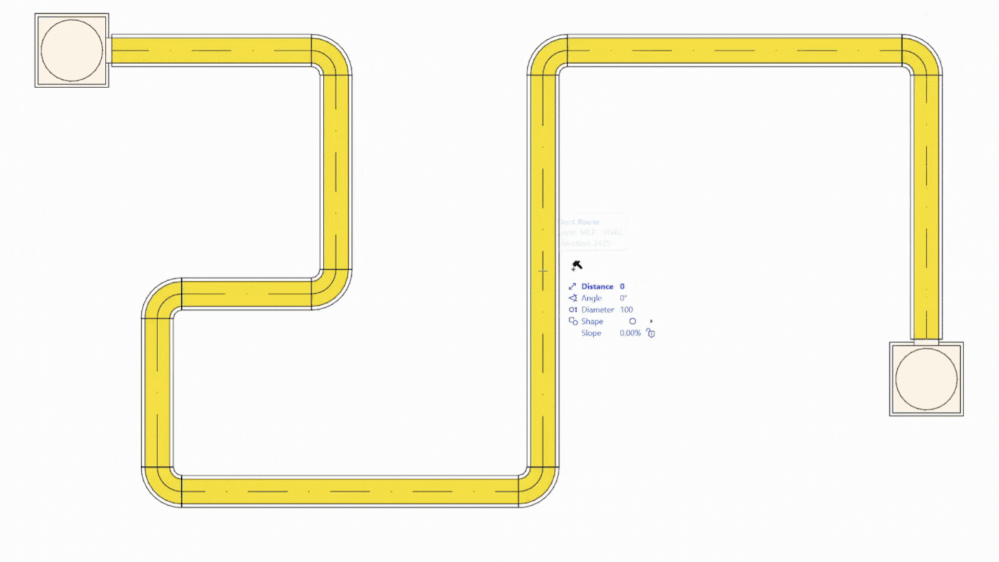

Kemampuan pengeditan yang ditingkatkan meningkatkan fleksibilitas dan kontrol atas desain MEP. Misalnya, Anda dapat menggunakan pelacak untuk mengubah nilai lebar dan tinggi saat melakukan perutean. Hal ini juga membuat perubahan dimensi, arah, dan bahkan bentuk saat bepergian menjadi sangat mudah.
Peran dan Izin Kerja Sama Tim Baru untuk Insinyur MEP
MEP Modeler dari Archicad kini menawarkan peran dan izin kerja tim baru yang dirancang khusus untuk teknisi MEP. Fitur ini meningkatkan kolaborasi dalam tim proyek dengan memungkinkan teknisi MEP memiliki peran khusus dengan akses dan kontrol yang sesuai atas aspek desain terkait MEP. Peran dan izin kerja tim yang baru memastikan bahwa profesional MEP dapat bekerja dengan lancar dalam lingkungan kolaboratif Archicad.
API modern untuk Pengaya Khusus
Untuk lebih memperluas fungsionalitas dan opsi penyesuaian, MEP Modeler Archicad yang diperbarui menyediakan API (Application Programming Interface) modern. API ini memungkinkan pengembangan Add-on khusus dan integrasi untuk membuat alat dan alur kerja khusus yang disesuaikan dengan kebutuhan spesifik pengguna.
Ketersediaan API modern memberdayakan para insinyur MEP untuk meningkatkan produktivitas mereka, mengotomatiskan tugas yang berulang, dan mengintegrasikan solusi perangkat lunak eksternal dengan lancar.
Peningkatan signifikan pada MEP Modeler di Archicad tidak hanya meningkatkan produktivitas dan akurasi profesional MEP namun juga mendorong kolaborasi dan penyesuaian yang lebih baik dalam proses desain arsitektur. Dengan Pemodel MEP yang ditingkatkan, Archicad terus memberdayakan para insinyur MEP untuk menciptakan sistem layanan bangunan yang canggih dan terintegrasi dalam proyek BIM mereka.
Tips dan Trik
Selain peningkatan MEP Modeler yang dijelaskan di atas, berikut adalah beberapa tips & trik yang dapat digunakan oleh para profesional MEP untuk lebih meningkatkan alur kerja pemodelan BIM mereka:
Pilih Elemen MEP yang Terhubung
Pilih Elemen MEP yang Terhubung adalah fitur baru yang bekerja dengan memilih satu elemen dan menyorot elemen yang terhubung secara instan. Ini adalah cara terbaik untuk menemukan segmen dan elemen yang tidak terhubung, atau dengan cepat memilih jaringan besar elemen yang terhubung.
Dengan tindakan ini, mendapatkan kejelasan visual dan menemukan kesalahan menjadi mudah, memungkinkan Anda mengoptimalkan desain MEP Anda dengan percaya diri. Anda juga dapat memasukkan perintah ini ke pintasan keyboard Anda, sehingga prosesnya menjadi lebih cepat.
Ubah Objek menjadi Peralatan
Ada banyak objek di Archicad yang dapat ditempatkan secara arsitektural tetapi juga berdampak pada sistem MEP, seperti perlengkapan toilet. Benda-benda seperti kloset, urinoir, dan sejenisnya semuanya memiliki saluran atau pipa yang dapat diintegrasikan dengan sistem MEP.
Dengan perintah Konversi Pilihan ke Peralatan, mereka sekarang dapat dihubungkan ke pipa atau saluran yang diwakili dalam sistem MEP, sehingga pemodelan MEP menjadi lebih mudah.
Penghapusan Segmen
Saat ini, tidak ada fungsi penghapusan segmen rute di Archicad, namun ada solusi mudah untuk ini. Dengan hanya menarik node satu sama lain, Anda dapat menghapus seluruh segmen dan membuang satu segmen kapan pun Anda mau.
